Forno a campana - HB

La gamma di forni HB ha come opzione standard una cappa a movimento verticale automatica per il trattamento termico in aria. Questo design permette l'accesso ai campioni da tre lati. La HB può essere equipaggiata con fili di riscaldamento CrFeAl fino a 1300 °C o con elementi di riscaldamento MoSi2 per temperature fino a 1800 °C.

I forni HB top hat sono disponibili con volumi utilizzabili da 80 a 560 litri. La cappa si muove su e giù in modo automatico dando accesso al focolare per il carico e lo scarico. In alternativa, nei modelli HB-BL 240 e HB-BL 430 litri, la cappa è fissa e il focolare si muove su e giù con caricamento dal basso.

Per il deceraggio della ceramica tecnica, possono essere installati dei ventilatori ad aria preriscaldata che soffiano aria calda attraverso il focolare nella camera del forno. Per una combustione sicura dei gas leganti sono disponibili diverse opzioni, ad esempio un postcombustore a gas propano attivo o un ossidatore catalitico.

caratteristiche standard

Temperature operative massime di 1300 ° C, 1600 ° C, 1700 ° C e 1800 ° C
Controller programmable EPC3016P1
Capacità da 80 a 514 litri
HB = campana a cilindro. HB-BL = caricamento dal basso
Resistenze a filo FeCrAl per modelli 1300 ° C
Elementi riscaldanti in disiliciuro di molibdeno di alta qualità per temperature più elevate
Efficienza energetica isolamento bassa massa termica
Protezione da superamento di temperatura
Comunicazione ethernet

Forno a campana - HB Configurazioni

I forni HB sono disponibili in due versioni. La campana superiore ha un focolare fisso e una cappa mobile. I forni a caricamento dal basso (BL) hanno una cappa fissa e un focolare mobile.

HB 13/240 con soffianti ad aria calda preriscaldata opzionali

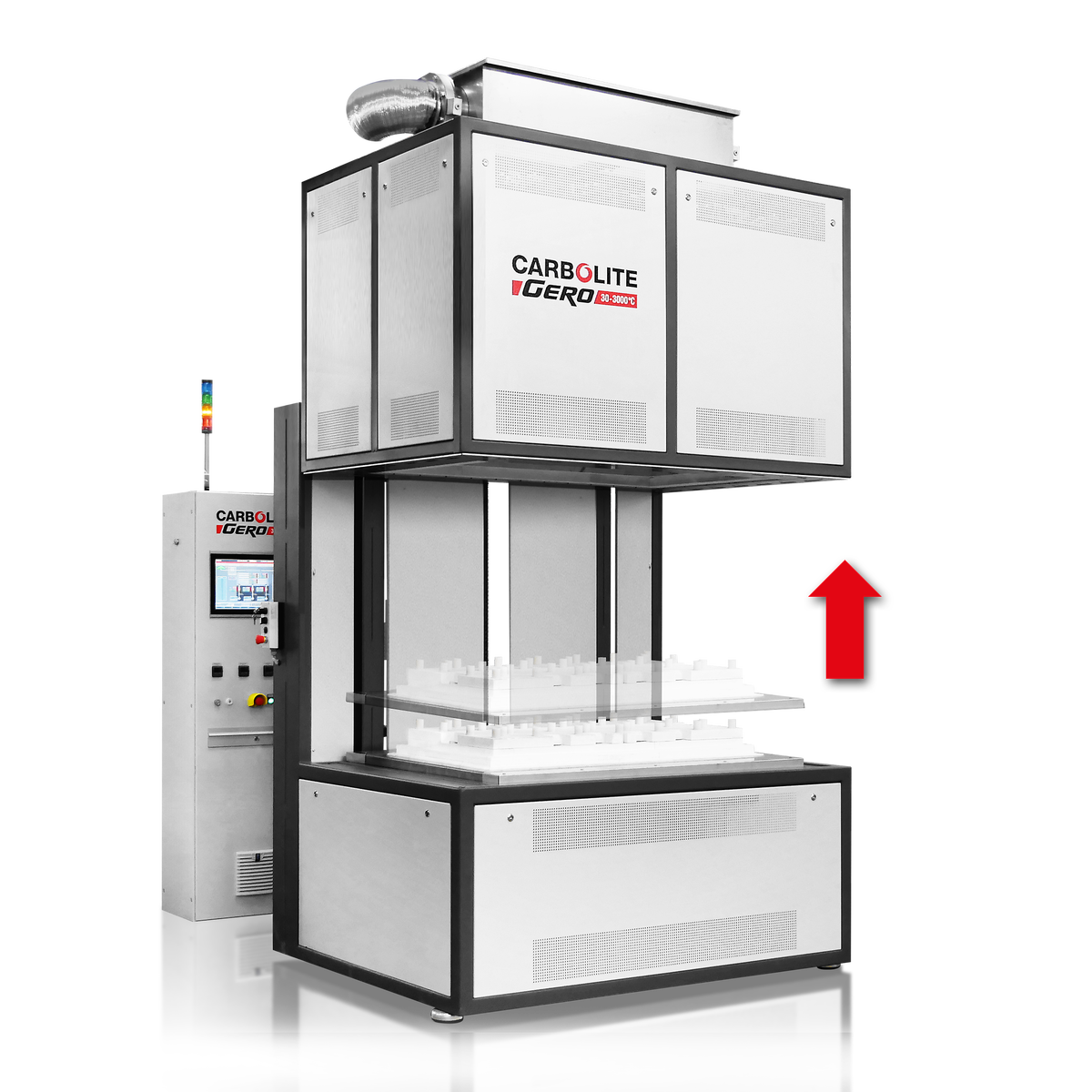

Caricatore dal basso HB-BL 17/430 con PLC opzionale con controller touchscreen da 19 pollici e connessione di uscita del gas al post-combustore catalitico opzionale

Opzioni (specificare all'ordine)

È disponibile una gamma di sofisticati controller digitali, programmatori multisegmento e data logger con opzioni di comunicazione digitale: ulteriori informazioni sui controller
Ingresso gas per funzionamento in atmosfera modificata (non a tenuta di gas)
Soffiante d'aria preriscaldato fino a 650 ° C
Gas propano attivo dopo il post-combustore o ossidatore catalitico per una combustione sicura delle applicazioni di debinding
Piastra di base rinforzata per un carico superficiale di 500 kg / m2 invece di 250 kg / m2
Riscaldatore inferiore per una migliore uniformità della temperatura (questa opzione non può essere combinata con la base rinforzata)
Opzioni di raffreddamento rapido

Confronto tra opzione di raffreddamento naturale e forzato

Forno a campana - HB Esempi applicativi

annealing, ceramic injection moulding (CIM), debinding in aria, deceraggio, degassazione, essicazione, sinterizzazione, sinterizzazione in aria, sintesi, sublimazione, tempra

Forno a campana - HB Dettagli Tecnici

Vista interna

Resistenze FeCrAl fino a 1300 ° C
Basso isolamento di massa termica
Campana: focolare stabile; Caricamento dal basso: focolare mobile
Campana superiore: cappuccio mobile; Caricamento dal basso: capote stabile
Telaio

Vista all'interno del forno HB top hat — Schema di layout

_{Soggetto a modifiche tecniche ed errori}
