Forni tubolari apribili fino a 1350°C - FST/FZS

I forni tubolari apribili FST, monozona, e FZS, a 3 zone, possono essere utilizzati sia verticalmente che orizzontalmente e hanno una temperatura massima di esercizio di 1300 ° C.

Il modulo riscaldante apribile consente un facile posizionamento del tubo di lavoro o il posizionamento attorno ai reattori con flange fisse. Il design apribile consente anche un raffreddamento più rapido del campione. I canali di raffreddamento nell'alloggiamento sono progettati per favorire il raffreddamento a convezione dell'alloggiamento esterno. Una maniglia con due morsetti a sgancio rapido fissata sulla metà superiore del forno permette di sbloccare e bloccare in sicurezza il forno.
Le due metà del forno consistono in moduli in fibra ceramica con elementi riscaldanti in filo APM di alta qualità montati nell'isolamento e tenuti in posizione da una tenuta in ceramica. Un interruttore di sicurezza protegge l'operatore spegnendo gli elementi riscaldanti una volta aperto il forno.
Le versioni personalizzate e la gamma completa di accessori per forni tubolari completano le opzioni disponibili.

Esempi applicativi

CIM, CVD, MIM, brasatura, calcinazione, calibrazione della termocoppia, degasaggio, essiccazione, indurimento, invecchiamento, miniplants, pirolisi, ricerca catalizzatori, ricottura, rivestimenti, saldatura, sinterizzazione, sintesi, sublimazione, tempra, test sulle celle a combustibile

caratteristiche standard

Temperatura massima di esercizio 1300 ° C
Termoregolatore programmabile a 24 segmenti: FST dotato di EPC3016P1, FZS dotato di CC-T1
Protezione da superamento di temperatura
Accetta tubi di lavoro con diametro esterno fino a 150 mm
Lunghezze riscaldate a zona singola di 200, 500 o 1000 mm
Lunghezze riscaldate a 3 zone di 500 o 1000 mm
Il design apribile consente di alloggiare tubi di lavoro o reattori con flange fisse
Per uso orizzontale o verticale
Tempo di vita e stabilità della temperatura eccezionalmente lunghi
Termocoppia di tipo S di alta qualità
Isolamento in fibra ceramica a bassa densità
Elementi riscaldanti a filo APM da 5 mm di alta qualità
Fornito con control box separato con cavo di 3 m, spina e presa
Comunicazione ethernet

Opzioni (specificare all'ordine)

È disponibile una gamma di sofisticati controller digitali, programmatori multisegmento e data logger con opzioni di comunicazione digitale: ulteriori informazioni sui controller
Protezione da superamento temperatura (consigliata per proteggere il contenuto di valore e per operatività senza sorveglianza)
È disponibile un'ampia scelta di diametri e materiali dei tubi
Per i forni tubolari apribili sono disponibili semi-tubi in ceramica dalla forma robusta per la protezione degli elementi riscaldanti e per il contenimento del campione
Supporto a "L" per uso verticale e / o orizzontale
Spine di isolamento e schermi radianti per la prevenzione di perdita di calore e per miglioramento dell'uniformità
Disponibili assemblaggi per atmosfere modificate e vuoto - più informazioni
Sono disponibili pacchetti per vuoto con pompa rotativa o pompa turbomolecolare
Diametri del tubo maggiori
Lunghezze riscaldate più lunghe
Meccanismo di apertura automatizzato
Flange per controflusso di gas inerte
Sensore per ossigeno per pacchetto atmosfera inerte
cavo di 6 m tra il corpo del forno e la control box con spina e presa
Pacchetti gas con valvola manuale
Sistema di sicurezza per gas da laboratorio per un utilizzo sicuro con idrogeno superiore a 750 ° C
Pacchetti gas con valvola ad azionamento elettrico per un massimo di 3 gas

Forni tubolari apribili fino a 1350°C - FST/FZS Configurazioni di montaggio

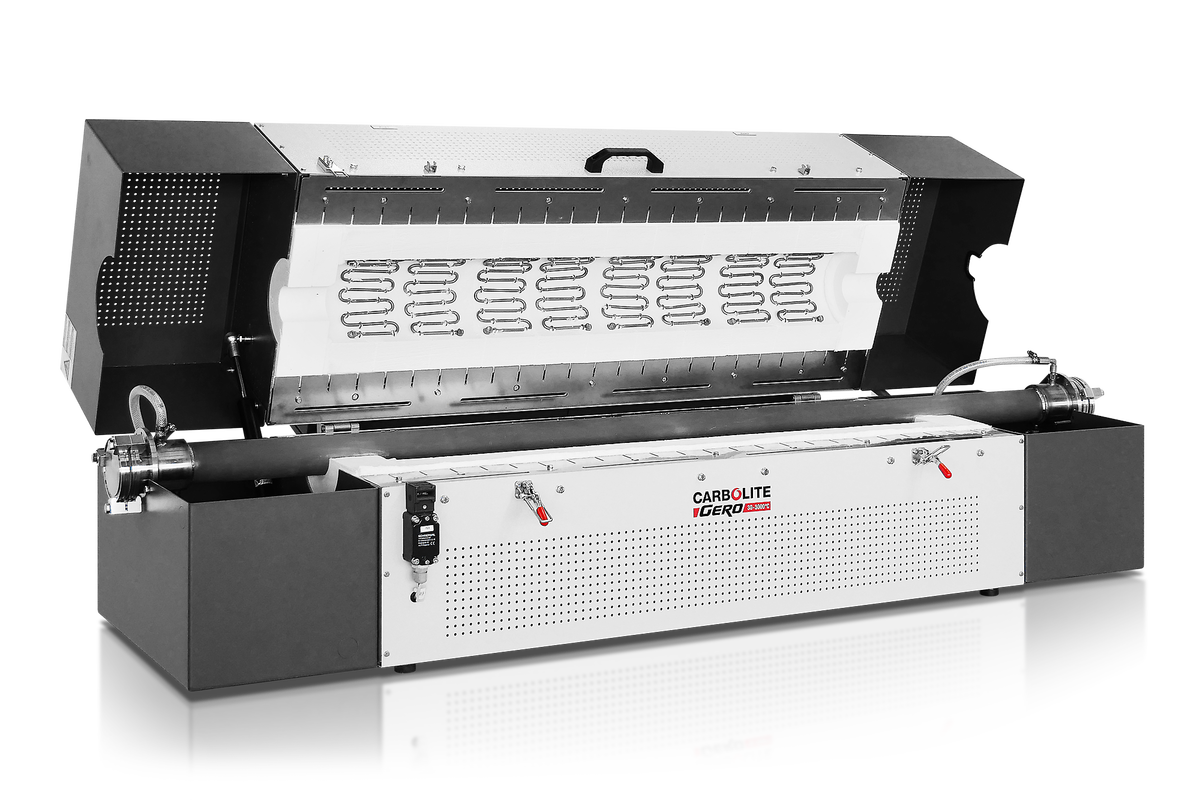

Corpo del forno e control box separati

Opzione: supporto verticale

Forni tubolari apribili fino a 1350°C - FST/FZS Esempi

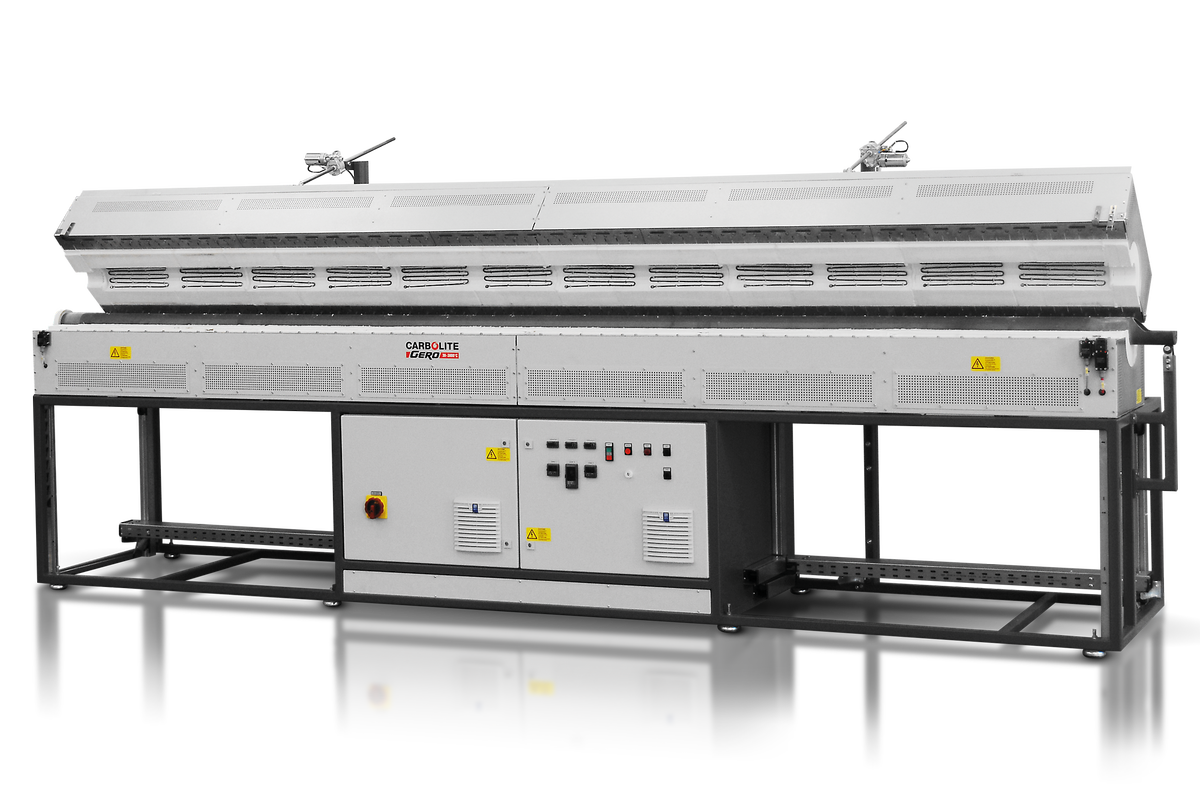

FZS 13/100/4500 a 3 zone personalizzate con 4500 mm di lunghezza riscaldata, apertura automatizzata e tubo di lavoro APM

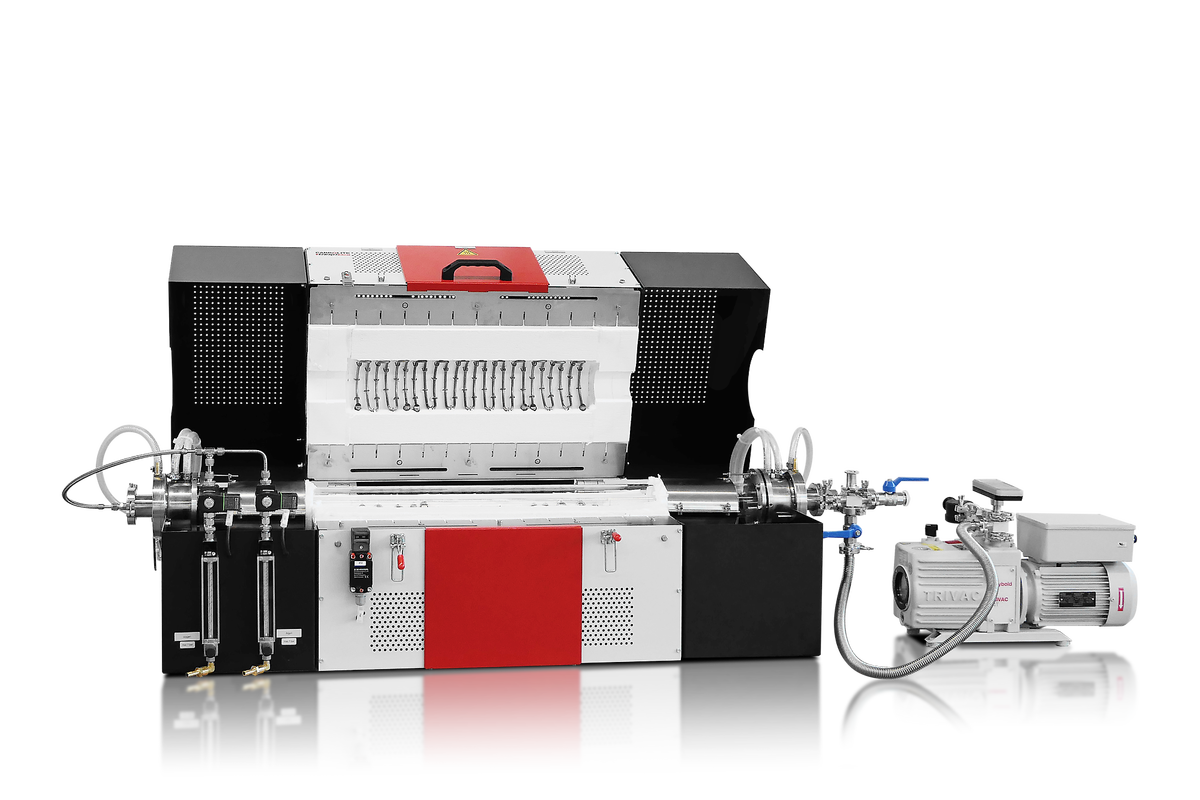

Pacchetto gas inerte FZS 13/70/500 per Ar e gas reattivo O2 dotato di pompa rotativa a doppio stadio

Forni tubolari apribili fino a 1350°C - FST/FZS Dati tecnici

	Numero di zone riscaldate	Temperatura massima (°C)	Furnace Ø (mm)	Lunghezza riscaldata (mm)	Dimensioni forno H x W x D (mm)	Peso forno (kg)	Lunghezza del tubo per uso in aria (mm)	Lunghezza del tubo per uso in atmosfera modificata(mm)	Dimensioni del modulo di controllo H x L x P (mm)	Peso del modulo di controllo (kg)	Uniformità di lunghezza ±5°C (mm)	Potenza (kW)
FST 13/40/200	1	1300	40	200	530 x 460 x 560	35	450	985	500 x 550 x 700	50	100	1.5
FST 13/70/500	1	1300	70	500	530 x 680 x 560	50	670	1205	500 x 550 x 700	50	250	3.0
FST 13/100/500	1	1300	100	500	530 x 680 x 560	75	670	1205	850 x 550 x 700	60	250	4.0
FST 13/100/1000	1	1300	100	1000	530 x 1200 x 560	80	1190	1725	850 x 550 x 700	90	500	10.4
FST 13/150/1000	1	1300	150	1000	590 x 1200 x 560	100	1190	1725	850 x 550 x 700	90	500	12.0
FZS 13/70/500	3	1300	70	500	530 x 680 x 560	50	670	1205	500 x 550 x 700	50	350	3.0
FZS 13/100/500	3	1300	100	500	530 x 680 x 560	75	670	1205	850 x 550 x 700	60	300	4.0
FZS 13/100/1000	3	1300	100	1000	530 x 1200 x 560	80	1190	1725	1100 x 1200 x 700	90	800	10.4
FZS 13/150/1000	3	1300	150	1000	590 x 1200 x 560	100	1190	1725	1100 x 1200 x 700	90	600	12.0
FZS 13/200/1000	3	1300	200	1000	690 x 1200 x 620	150	1190	1725	1100 x 1200 x 700	120	-	16.0
FZS 13/100/1500	3	1300	100	1500	530 x 1700 x 560	120	1690	2252	1100 x 1200 x 700	120	-	14.0
FZS 13/150/1500	3	1300	150	1500	590 x 1700 x 560	150	1690	2225	1100 x 1200 x 700	120	-	18.0
FZS 13/200/1500	3	1300	200	1500	690 x 1700 x 620	200	1690	2225	1100 x 1200 x 700	160	-	22.0
FZS 13/100/4500	3	1300	100	4500	2200 x 4700 x 1100	800	su richiesta	su richiesta	telaio interno	-	-	45.0
FZS 13/150/4500	3	1300	150	4500	2200 x 4700 x 1200	950	su richiesta	su richiesta	telaio interno	-	-	60.0

Nota Bene
- La velocità di riscaldamento quando si utilizza un tubo di lavoro opzionale in ceramica deve essere limitata a 5°C / min
- L'alimentazione si basa su 200 - 240 V per 1 fase e 380 - 415 V per 3 fasi
- Lunghezza minima uniforme in forno orizzontale con tappi isolanti montati a 100°C al di sotto della massima temperatura
- Alimentazione: a = trifase 380 - 415 V / b = trifase 480 V / c = trifase 200 - 210 V / d = trifase 220 - 240 V / e = monofase 220 - 240 V

Soggetto a modifiche tecniche ed errori
